Kitbox KBI400-E CHINE För Integration

• Produktbeskrivning
• Bättre prestanda, komfort och bränsleekonomi - ALLT i en kitlåda

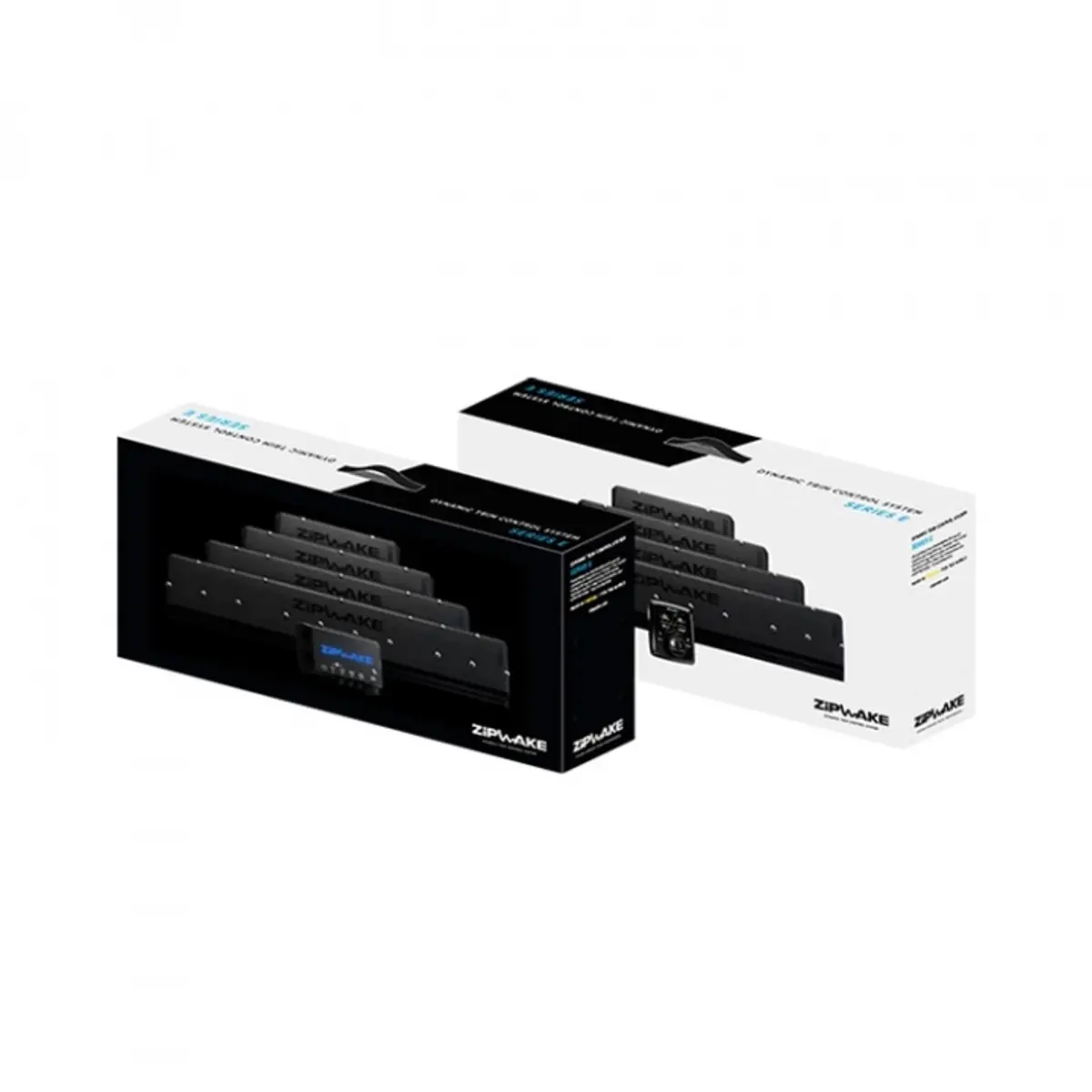

  Varje Kit Box i serie E levereras komplett med alla delar och all programvara som behövs för att installera ett dynamiskt trimkontrollsystem, inklusive ett par stora snabbverkande interceptorer. Välj mellan en standard Kit Box och en Kit Box för integration, som innehåller en integratormodul för trådbunden systemintegration och trådlös kommunikation.

  Här är en snabb översikt över innehållet i Kit Box.

  TOPPMODERNA INTERCEPTORER

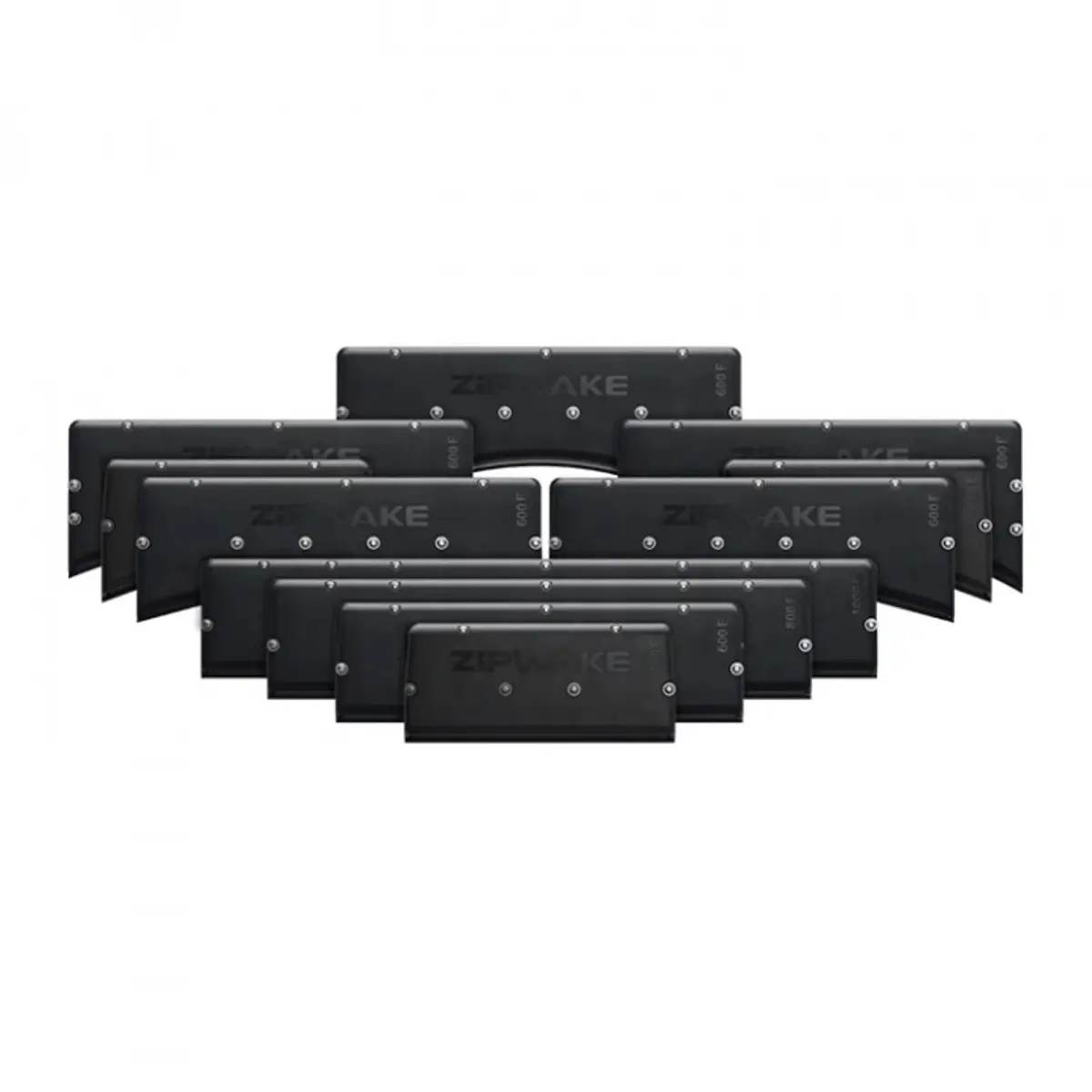

  Serie E är en familj av stora, snabbverkande interceptorer som omfattar fyra raka, tre tunnel- och fyra chine-modeller.

  En ännu snabbare responstid. Ännu bättre lyftkraft. En större, ljusstarkare display. Och förbättrad prestanda och komfort. Dynamic Trim Control System Series E tar helautomatisk trimkontroll till en ny dimension.

  Systemet kombinerar en familj av hållbara, snabbverkande interceptorer och 3D-kontroller som är konstruerade för större båtar upp till 30 m (100 ft) för oöverträffad kontroll av trim, krängning och kurs. Serie E är kompatibel med interceptorer i serie S.

  Den robusta Serie E har utvecklats för större båtar och professionell användning. Systemet är utformat för långa drifttider och tuffa förhållanden och ger tillförlitlig prestanda under alla omständigheter.

  Interceptorer med chine ger ett unikt sätt att maximera kontrollen av pitch- och rollrörelser genom att utnyttja de yttersta ytorna på skrovets botten för att generera lyftkraft.

  I regel matchar lyftkraften hos en chine interceptor lyftkraften hos en rak interceptor som är en storlek större och monterad innanför chinen, vilket gör dem till det självklara valet när du väljer interceptorer.

  Chine-interceptorer är särskilt användbara när utrymmet i akterspegeln är begränsat framför badplattformslyftar, vattenjetar, ytmotorer eller utombordare.

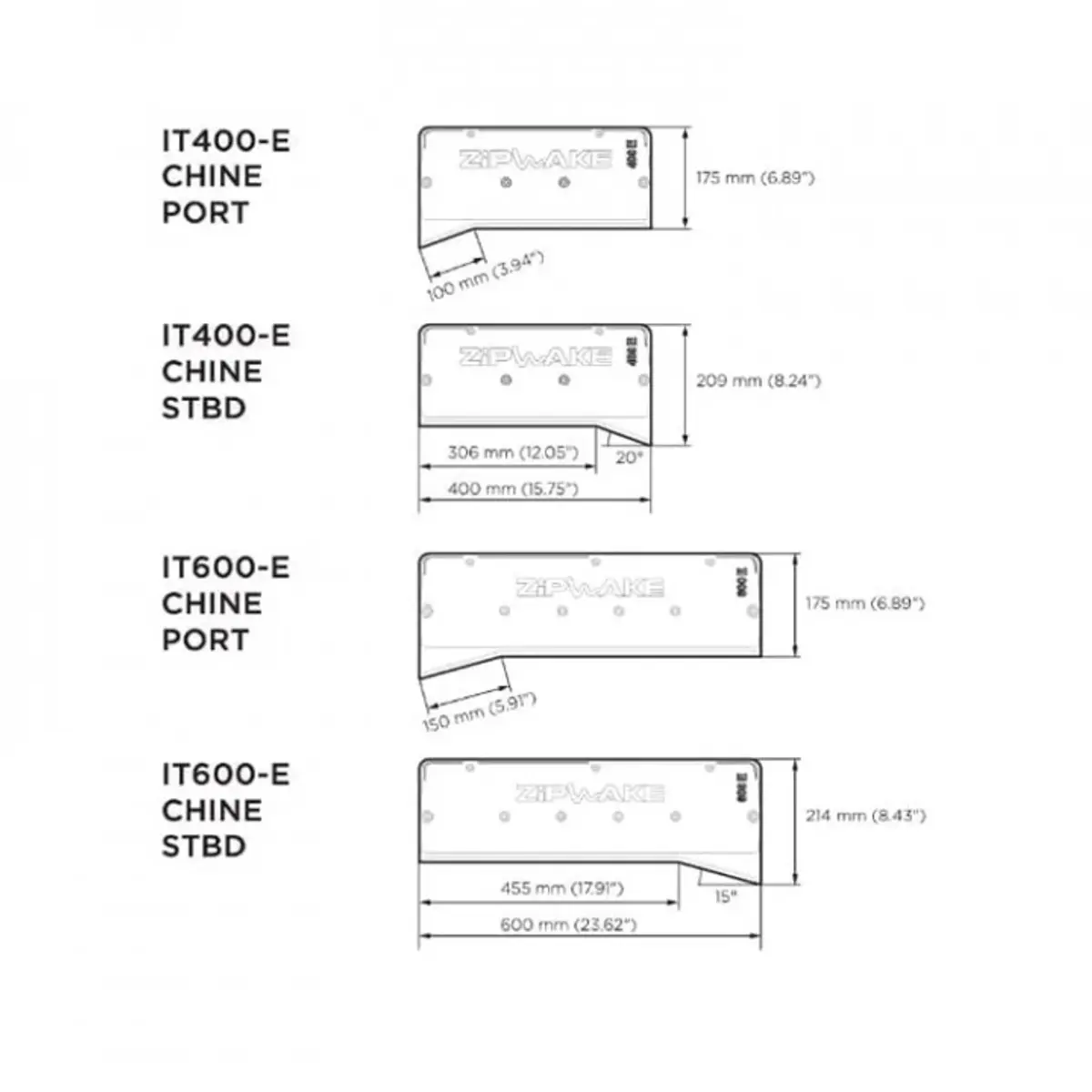

  • Modell: IT400-E CHINE PORT / IT400-E CHINE STBD / IT600-E CHINE PORT / IT600-E CHINE STBD
  • Längd mm (in): 400 (15.7) / 400 (15.7) / 600 (24) / 600 (24)
  • Vikt kg (lbs): 5.1 (11.2) / 5.1 (11.2) / 7.4 (16.3) / 7.4 (16.3)
  • Servo ställdon: SU-400E / SU-400E / SU-E / SU-E
  • Max. Båtens hastighet: 50 knop
  • Bladets slaglängd: 60 mm (2,4 tum)
  • Bladets hastighet: 40 mm/s (1,6 tum/s)
  • Kabelanslutning genom skrovet: Dold eller ovanför vattenlinjen
  • Kabellängd: 3 m (10 ft), kan förlängas upp till 6 m (20 ft)
  • Material i kabeln: PUR
  • Kontaktdon: M12 5-polig cirkulär
  • Kontaktens diameter: 14,5 mm (0,57 in)
  • Matningsspänning: 12 - 32 V LIKSTRÖM
  • Strömförbrukning: 25 W max/servoenhet
  • Temperatur vid drift: 0° till +40°C (+32° till +104°F)
  • Lagringstemperatur: -40° till +90°C (-40° till +194°F)
  • Vattentäthetsklassning: IP68 5 m (16 ft)
  • Överensstämmelse: CE, FCC

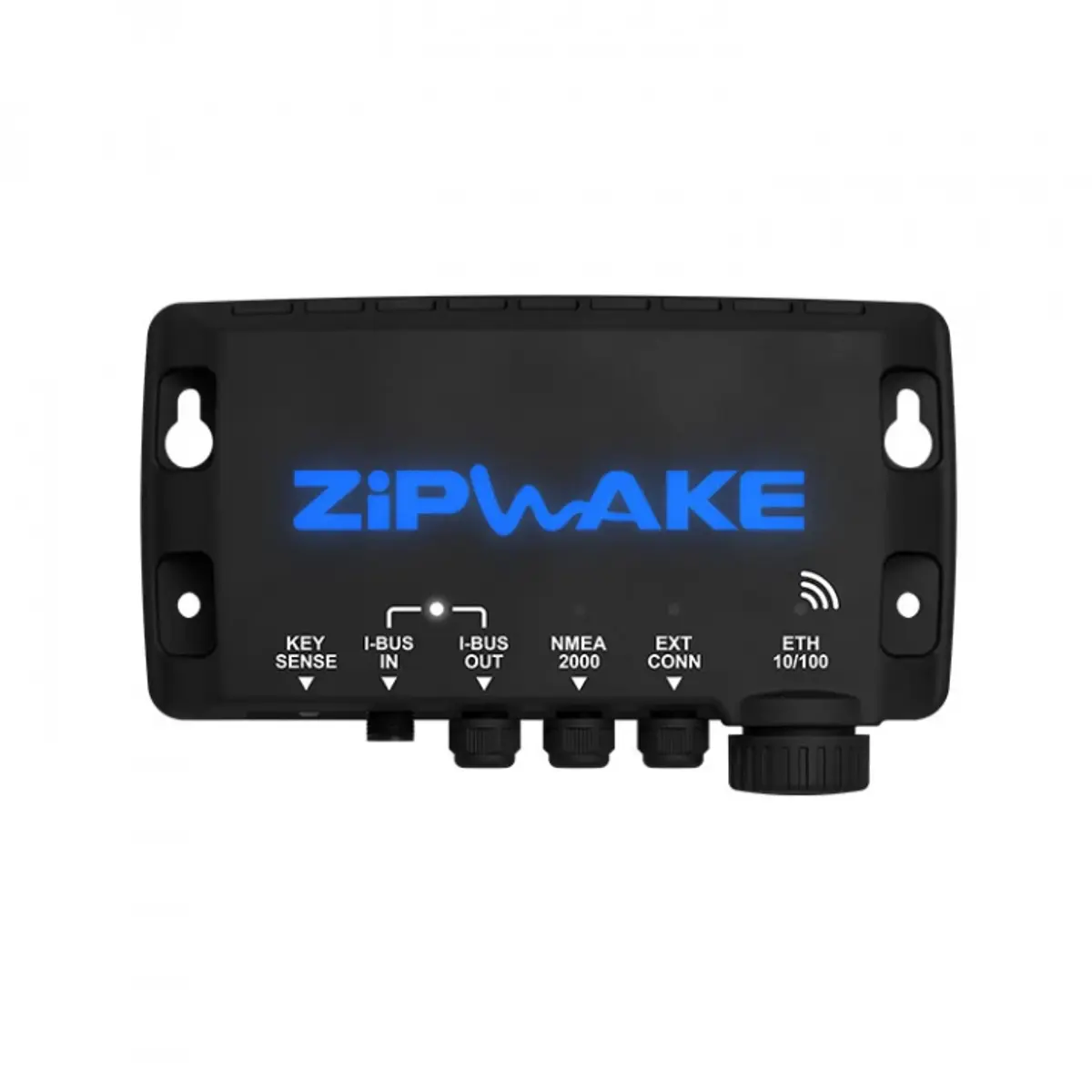

  INTEGRERINGSMODUL
  Få all glädje av ett Zipwake-system utan att lägga till skräp på instrumentpanelen. Integratormodulen ansluter sömlöst systemet till båtens multifunktionsdisplay (MFD) och dina smarta enheter.

  Skapa din perfekta installation. Med integreringsmodulen kan Zipwake-systemet anslutas sömlöst till flera MFD:er från olika tillverkare - och även anslutas trådlöst till smarta enheter - så att instrumentbrädan hålls fri från röran. Men den erbjuder också flexibiliteten att ansluta upp till 3 kontrollpaneler för drift via kontrollhjul utöver pekskärmar. Ett CAN-gränssnitt möjliggör ytterligare extern systemintegration.

  För ännu bättre kontroll kan du med integreringsmodulens trådlösa gränssnitt konfigurera, styra, övervaka och uppdatera systemet trådlöst via Zipwake-appen på din smartphone eller surfplatta.

  Den diskreta integreringsmodulen är bara lite större än ett vykort och är lätt att installera bakom rodret/dashbordet, på flybridge eller i maskinrummet. Den är vattentät och levereras med en speciell ethernet-anslutningskrage som gör det enkelt att täta vanliga ethernet-kablar. En enda kabel ansluter enheten till en MFD.

  • Modell: IM
  • Indikatorer: RGB-lysdioder för varje kommunikationsgränssnitt (x4) RGB-bakgrundsbelyst logotyp
  • Interna sensorer: 3D-gyro, 3D-accelerometer, kompass
  • Matningsspänning: 12 - 32 V LIKSTRÖM
  • Strömförbrukning: 4 W max
  • Driftstemperatur: -20° till +85°C (-4° till +185°F)
  • Lagringstemperatur: -40° till +90°C (-40° till +194°F)
  • Klassificering av vattentäthet: IP67
  • Kompass Säkert avstånd: 0,5 m (1,7 ft)
  • Överensstämmelse: CE, FCC, SAE J1171 Skyddad mot antändning
  • Vikt: 0,35 kg (0,77 lbs)

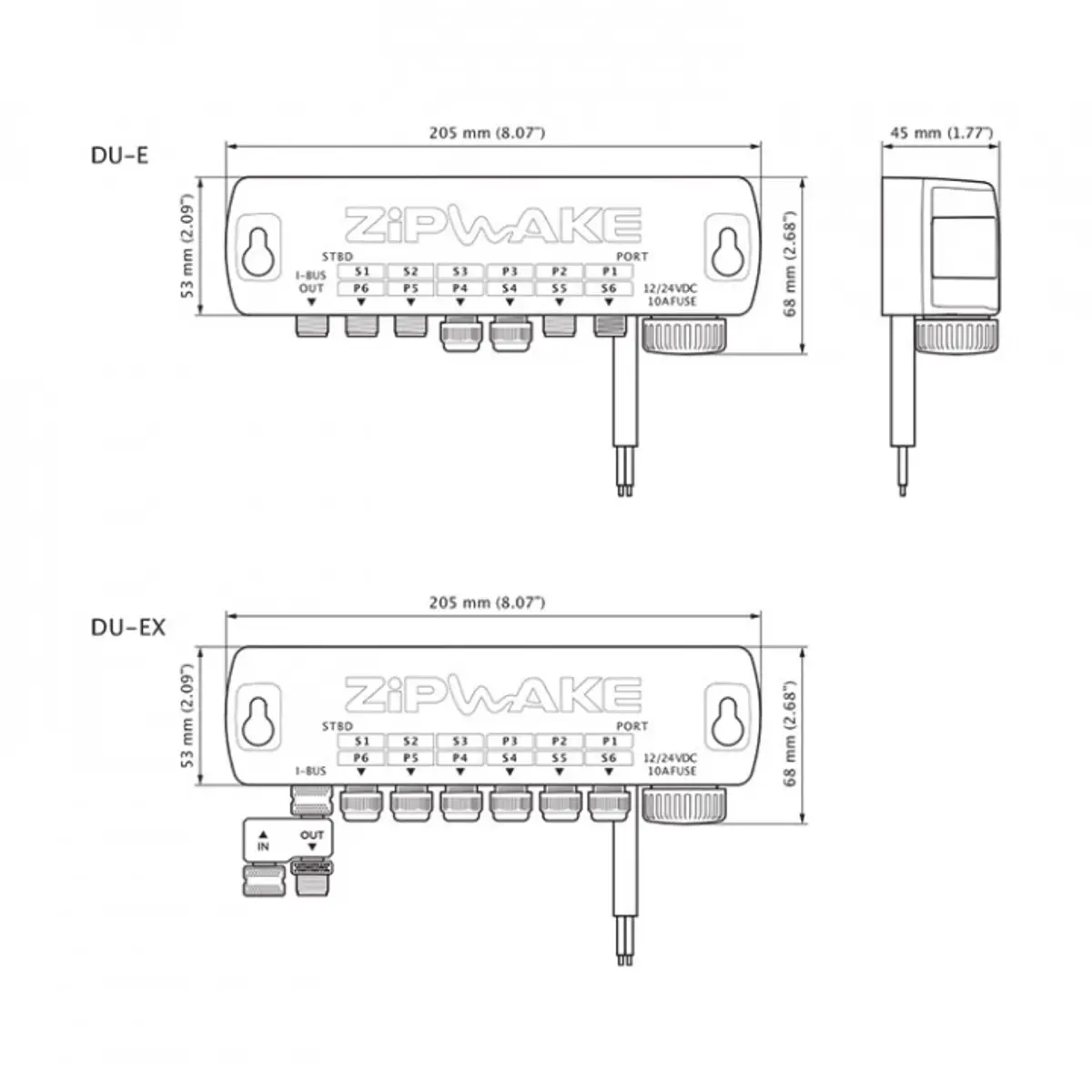

  DISTRIBUTIONSENHETER
  Distributionsenheten (DU-E) förser systemet med ström och kan rymma upp till tre serie E dubbel-servo interceptorer.

  Enheten är ansluten till huvudkontrollpanelen eller integratormodulen. Den är robust, vattentät, oljebeständig och tändningsskyddad för montering i maskinrum. Strömkabeln ingår för enkel anslutning till ett batteri. Distributionsenheten har inbyggt elektriskt skydd, inklusive en egen skyddssäkring.

  Systemet kan byggas ut med distributionsexpansionsenheten (DU-EX) för att rymma upp till sex serie E-avskiljare eller en blandning med serie S-avskiljare.

  • Modell: DU-E/EX
  • Matningsspänning: 12 - 32 V LIKSTRÖM
  • Strömförbrukning: 0,1 W max
  • Säkring: 10 A ATO
  • Strömkabelns längd: Längd 6 m (19,7 ft), Diameter 9 mm (0,35 in), 12 AWG
  • Driftstemperatur: -20° till +85°C (-4° till +185°F)
  • Förvaringstemperatur: -40° till +90°C (-40° till +194°F)
  • Vattentäthetsklassning: IP67 med kablar och/eller skyddskåpor monterade
  • Oljebeständighet: Vanliga motorvätskor
  • Överensstämmelse: CE, FCC, SAE J1171 Tändningsskyddad
  • Vikt: 1,1 kg (2,4 lbs) inklusive strömkabel

  Medföljande delar
  • Distributionsenhet, med 6 meter strömkabel.
  • Två interceptorer (400 mm), med 3 meter kabel samt kabelskydd till vardera komponent
  • Integreringsmodul, med 15 meter kabel.
  • Instruktionsbok, monteringsanvisningar, borrmallar och garantikort.
