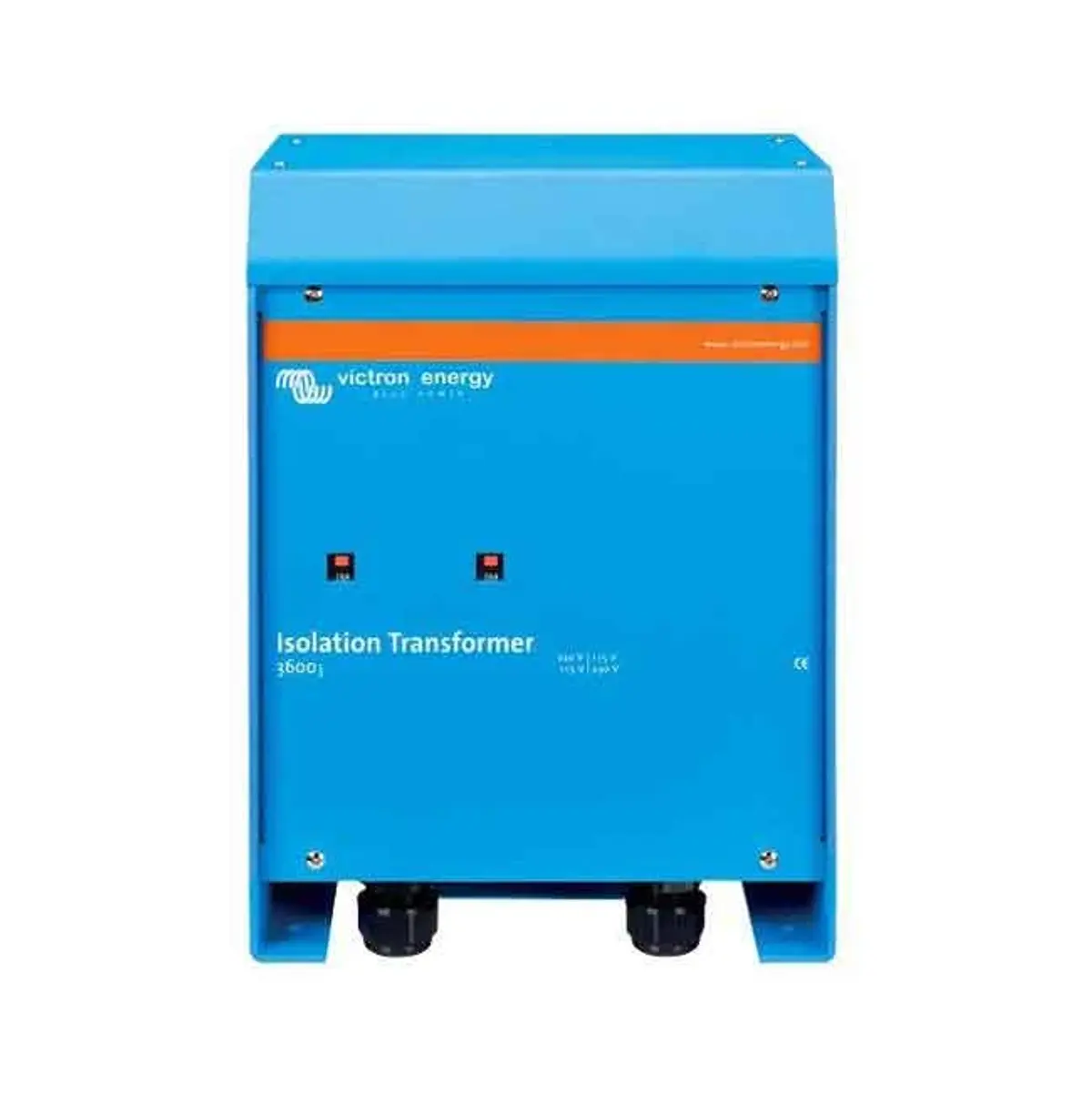

Isolationstransformator

• Produktbeskrivning
• Oumbärliga i professionella marina energisystem. Förhindrar elektrolytisk korrosion och tjänar framför allt som en garanti för ett säkert elektriskt system. Toroidlindningsteknologi för tyst drift och hög effektivitet. Mjukstartskrets säkerställer att säkringen inte löser ut när den är ansluts.

  Galvanisk isolator
  En lågkostnadslösning förhindrar galvanisk korrosion som uppstår i båtar med elektrisk elkraftmatning.

  Säkerhet och skydd mot galvanisk korrosion
  Med en isolationstransformator får man två skilda elektriska kretsar, växelströmssystemen blir galvaniskt separerade mellan landmatningen och båten. Detta är viktigt för säkerheten och eliminerar behovet av galvaniska isolatorer och polväxlingsalarm.

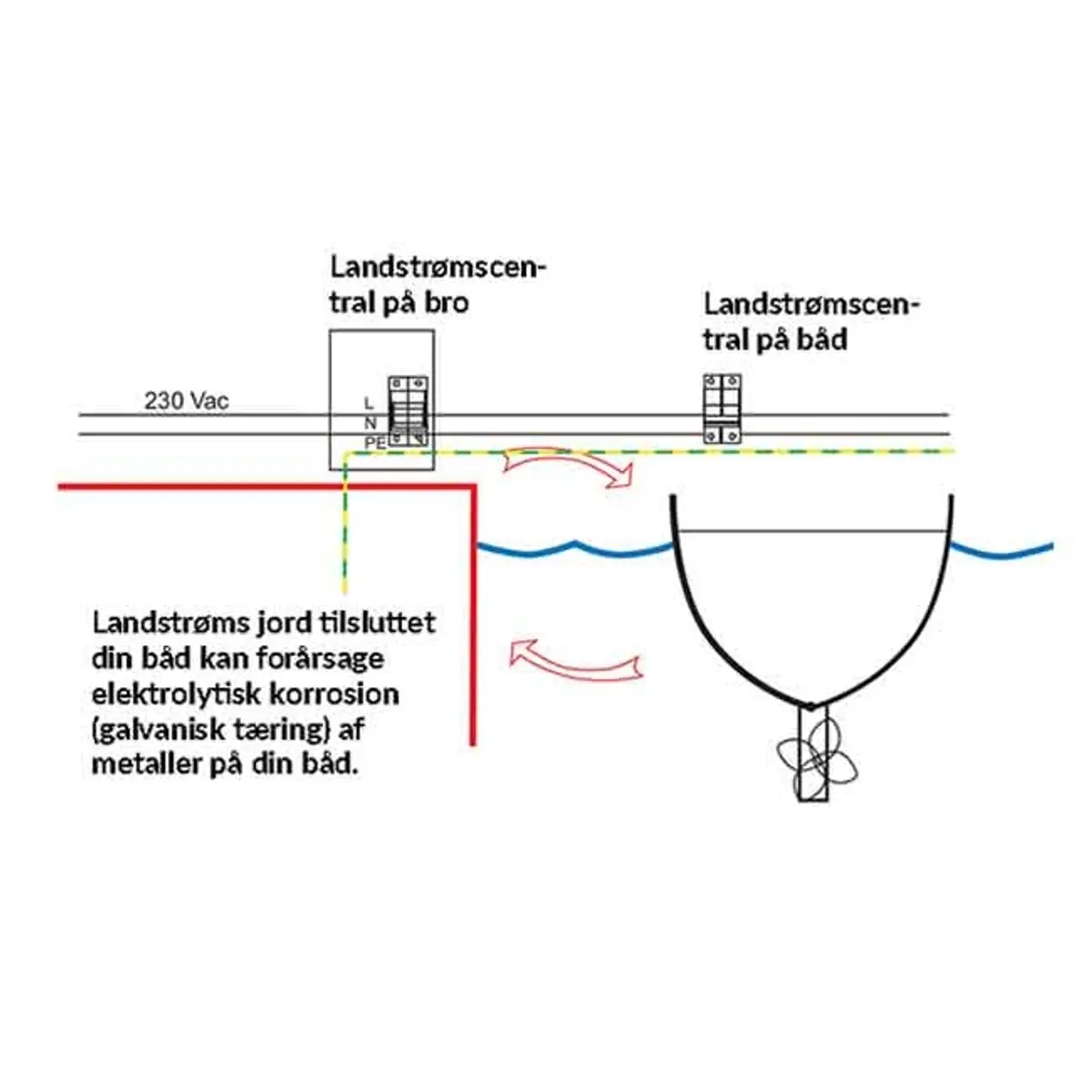

  Säkerheten tycker vi är självklar när det gäller vanliga landinstallationer. Vid en kortslutning ”går” säkringen och vid ett jordfel löser jordfelsbrytaren ut. Förbinder man landsidans jordledare med båtens metalldelar så får man galvanisk korrosion (se nedan).

  Kopplar man bara fas- och noll-ledare till båtens elsystem så får man ett farligt tillstånd eftersom en jordfelsbrytare då inte kommer att fungera och inte heller kommer en säkring att lösa ut vid en kortslutning till båtens metalldelar.

  Galvanisk korrosion inträffar då två olika metaller är i kontakt med varandra och utsatta för en elektriskt ledande vätska. Havsvatten och färskvatten, fast i mindre grad, är sådana vätskor. Generellt sett så korroderar den metall som är mest aktiv (oädel) medan den mindre aktiva (ädlare) metallen får ett katodiskt skydd. Graden av korrosion är beroende av flera faktorer såsom förhållandet mellan metallytornas storlek, vätskans och metallernas korrosiva egenskaper, etc.

  Det är en vanföreställning att galvanisk korrosion enbart drabbar skrov av metall och aluminium. Faktum är att det kan drabba vilken båt som helst så snart en metalldel (axel och propeller) kommer i kontakt med vatten. När båten ansluts till landström så kommer galvanisk korrosion snabbt att förinta dina offeranoder och fräta på axel, propeller och andra metalldelar i kontakt med vattnet.

  Det kan därför vara frestande att inte ansluta jordledaren, men detta är emellertid mycket farligt eftersom en jordfelsbrytare då inte kommer att fungera och inte heller kommer en säkring att lösa ut vid en kortslutning till båtens metalldelar.

  Den bästa lösningen för att undvika galvanisk korrosion och samtidigt undvika den osäkra situationen är att installera en isolationstransformator till vilken man sedan ansluter till landströmmen.

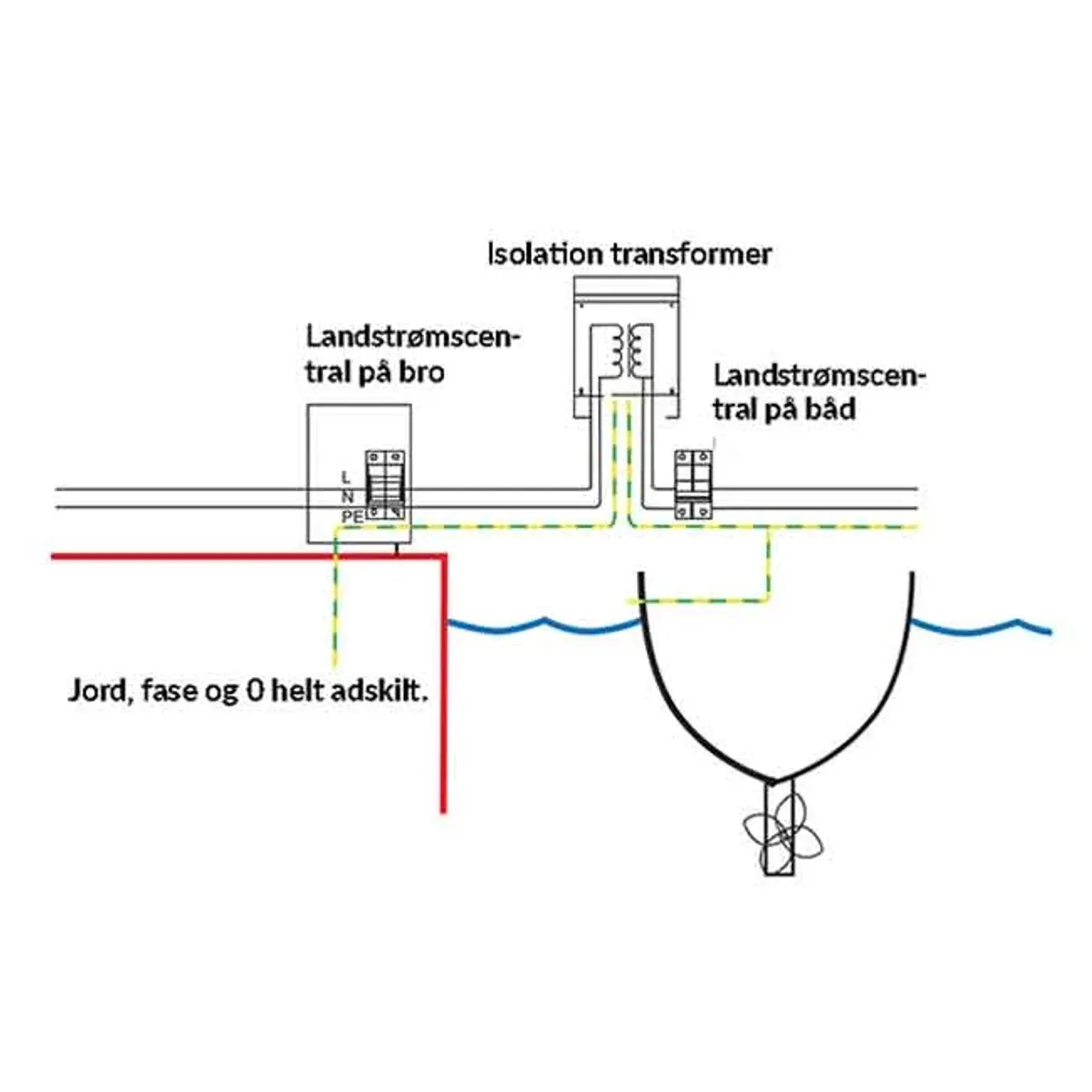

  Med en isolationstransformator får man två skilda elektriska kretsar, växelströmssystemen blir galvaniskt separerade mellan landmatningen och båten. Landströmmen ansluts till transformatorns primärsida och båtens system till sekundärsidan. Isolationstransformatorn skiljer båten från landsystemets skyddsjord. Genom att koppla alla metalldelar till nollan på transformatorns sekundärsida kommer jordfelsbrytare och säkringar att lösa ut vid en kortslutning.

  Mjukstart finns som standard på isolationstransformatorerna från Victron Energy. Den förhindrar att transformatorns startström löser ut landsäkringen.

  Det är dessutom lämpligt, för bästa säkerhet, att koppla sekundärsidans nolla till skyddsjord när båten ligger på land.

  Art: 1270641
  • Inspänning: 115/230V
  • Utspänning: 115/230V
  • Frekvens: 50/60Hz
  • Märkström: 17/8.5A
  • Mjukstart: Ja
  • Transformatortyp: Toroid (små störningar, låg vikt)
  • Ingångssäkring: Ja
  • Kapsling: Aluminium
  • Kapslingsklass: IP21
  • Vikt: 10kg
  • Dimensioner (HxBxD): 375x214x110 mm
  • Säkerhet: EN 60076

  Art: 1270642
  • Inspänning: 115/230V
  • Utspänning: 115/230V
  • Frekvens: 50/60Hz
  • Märkström: 32/16A
  • Mjukstart: Ja
  • Transformatortyp: Toroid (små störningar, låg vikt)
  • Ingångssäkring: Ja
  • Kapsling: Aluminium
  • Kapslingsklass: IP21
  • Vikt: 23kg
  • Dimensioner (HxBxD): 362x258x218 mm
  • Säkerhet: EN 60076

  Art: 1270645
  • Inspänning: 115/230V Automatisk växling
  • Utspänning: 115/230V
  • Frekvens: 50/60Hz
  • Märkström: 32/16A
  • Mjukstart: Ja
  • Transformatortyp: Toroid (små störningar, låg vikt)
  • Ingångssäkring: Ja
  • Kapsling: Aluminium
  • Kapslingsklass: IP21
  • Vikt: 31kg
  • Dimensioner (HxBxD): 362x258x218 mm
  • Säkerhet: EN 60076
